Новые компактные винтовые компрессоры "Битцер" серий CSH
Новое головное предприятие компании Bitzer Kuhlmaschinenbau GmbH в Роттенбурге (Германия) по производству винтовых компрессоров было введено в эксплуатацию в конце 2003 г. Рассчитанный на выпуск более 25000 компрессоров в год, этот завод стал одним из наиболее крупных предприятий в мире, производящих винтовые компрессоры для использования в системах кондиционирования воздуха и холодильных установках. Предпосылками для строительства нового завода и переноса туда всех производственных мощностей со старого завода в Зиндельфингене явились значительный рост компании Bitzer на протяжении многих лет и, в особенности, успех винтовых компрессоров - ежегодное увеличение их выпуска составляло более 35%! Старое производство трещало по швам! Одновременно происходил значительный рост выпуска поршневых компрессоров, Их производство в Европе было полностью переведено на заводы в города Шкойдитц (Германия) и Кастело Бранко (Португалия).
Такое решение сделало возможным материально-техническое разделение двух производственных технологий, положительно сказавшееся на совокупной деятельности и затратах.
Помимо названных европейских предприятий, компрессоры Bitzer производятся по всему миру. Заводы в Бразилии и Китае выпускают такую номенклатуру компрессоров, которая соответствует потребностям местных рынков холодильного оборудования и оборудования для систем кондиционирования воздуха.
Существенным толчком для общего бурного роста компании "Битцер" стало создание компактных винтовых компрессоров (со встроенным маслоотделителем), которые были разработаны для систем центрального кондиционирования, специальных технологических систем, а также тепловых насосов. Базой для первого поколения компактных винтовых компрессоров HSKC стали полугерметичные компрессоры серии HSK, применяемые главным образом в холодильных установках.
Затем компания Bitzer решила отказаться от компрессоров HSKC в пользу новой концепции компактных винтовых компрессоров, которая была более востребована на рынке. Основными требованиями заказчиков были возможность плавного регулирования холодопроизводительности компрессоров и меньшие габаритные размеры.
Первоначально разработанная серия компактов CSH75 для работы на R22 во многих отношениях определила тенденцию их дальнейшего развития. Эта серия была представлена тремя компрессорами с двигателями мощностью 70, 80 и 90 л.с.. Она появилась на рынке осенью 1999 года и имела большой успех. В начале 2000 года была выпущена серия компрессоров CSH85 с двигателями мощностью 110, 125 и 140 л.с. Следующим шагом стало создание CSH65 (50 и 60 л.с.). В последствии на рынке появились базовые модели винтовых компактных компрессоров с двигателями еще меньшей мощности, предназначенных для работы на перспективном хладагенте R134a.
Номенклатуру конмпактных винтовых компрессоров предполагается завершить серией CSH95 с двигателями мощностью 240, 280 и 300л.с. Сегодня большая часть моделей этой серии компрессоров уже поступила в широкую продажу. В конце 2004 года на рынок выпускаются две последние и самые большие модели CSH9581-280Y и CSH9591-300Y объёмной производительностью 805 и 910 м3/час для работы на R22 и R404A. Последний компрессор демонстрировался компанией "Битцер" на Нюрнбергской выставке "IKK-2004"
Все четыре серии CSH являются независимыми разработками компании "Битцер". Компрессоры этих серий изготавливались только на заводах компании в Зиндельфингене а впоследствии - в Роттенбурге.
Базовая конструкция компактных полугерметичных винтовых компрессоров
Несмотря на то, что многие российские специалисты уже знакомы с базовой конструкцией компактного винтового компрессора CSH, нам бы все же хотелось представить здесь краткое описание его важнейших особенностей.
- Эти полугерметичные компрессоры имеют дополнительную гидравлическую систему регулирования холодопроизводительности.
- Без особых сложностей их можно использовать в однокомпрессорных установках (параллельная работа требует дополнительного строгого контроля уровня масла в маслоотделителе).
- При небольших отношениях давлений (например, в системах кондиционирования воздуха с водяными чилллерами), когда не требуется охлаждение масла, применение этих компрессоров особенно выгодно.
Полугерметичный винтовой компрессор представляет собой компактный модуль, встраивание которого в общую систему заключается в подсоединении труб и кабелей электропитания.
В отличии от компактных винтовымх компрессоров, обычные полугерметичные компрессоры применяются главным образом в многокомпрессорных централях, которые включают до шести компрессоров, имеющих один общий маслоотделитель, и, при необходимости - маслоохладители.
Компактные винтовые компрессоры предыдущей серии HSKC64/HSKC74 в основном состояли из тех же узлов, что и их прототипы – полугерметичные компрессоры HS64/HS74: это двигатель, корпус компрессора и роторы. Отличие серий HSKC заключалось в пристыкованном к нагнетательному фланцу горизонтальном маслоотделителе.

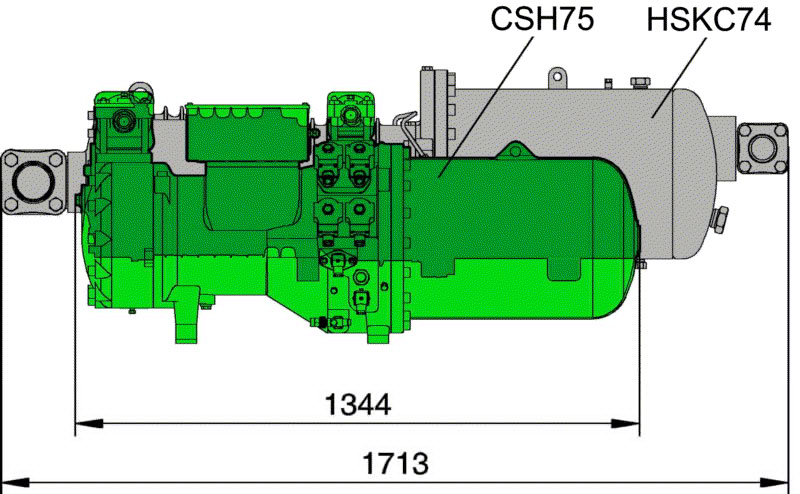

При разработке новых компрессоров серии CSH с целью их лучшего приспособления к требованиям рынка принцип заимствования серийных узлов был полностью отброшен. В результате удалось значительно уменьшить размеры выпускаемых сейчас компрессоров CSH по сравнению с предыдущими HSKC.
